Slimme 3D-laserscans voor complexe verbouwing fabriek
In opdracht van Janssen de Jong Bouw voerde BIM4ALL een serie 3D-laserscans uit bij een omvangrijke verbouwing van een bestaande fabriek. Deze complexe transformatie vroeg om maximale precisie, omdat nieuwe constructies moesten aansluiten op bestaande panden en staalstructuren.
28 augustus 2025
Scannen op het juiste moment
Door slim te plannen, konden we scannen op het moment dat de te behouden staalconstructie zichtbaar was. Een kans die we optimaal benut hebben. De scans zijn geplaatst in het Rijksdriehoeksstelsel (RD) en ten opzichte van NAP, exact volgens de coördinaten uit het ontwerp. Omdat we dit vooraf goed hebben afgestemd met de klant, konden we werken vanaf vaste meetpunten op de bouwplaats. Dat voorkomt ruis in het vervolgtraject.
Gericht modelleren vanuit de puntenwolk

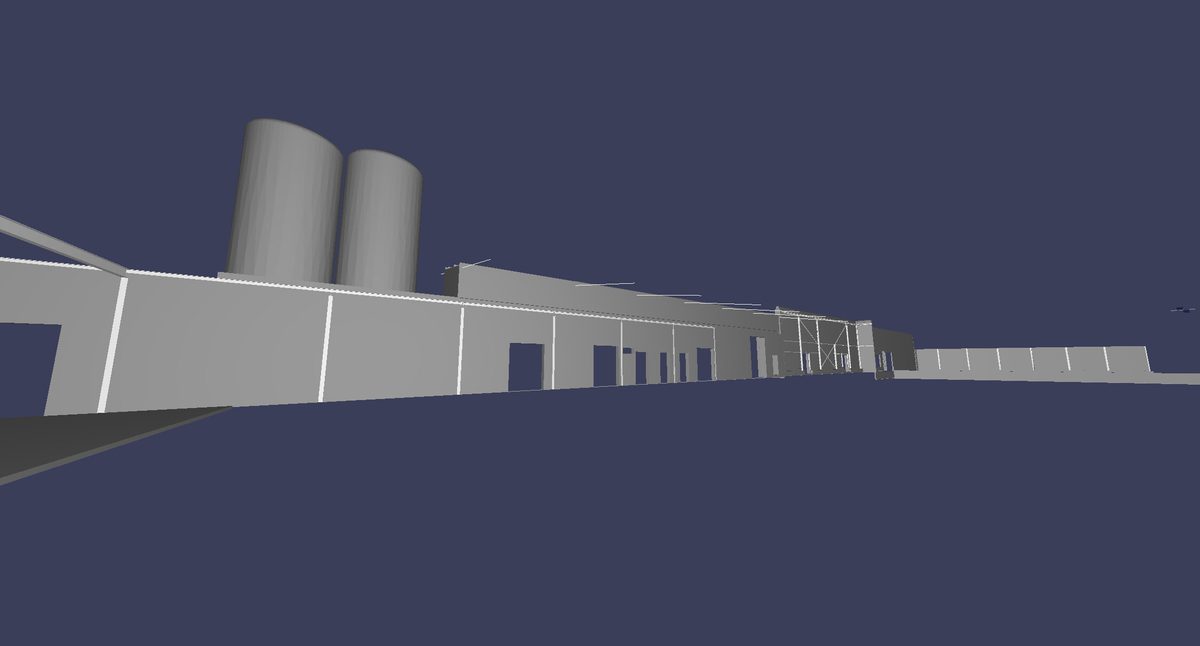

Uit de puntenwolk hebben we een BIM-model opgesteld waarin alleen die onderdelen zijn gemodelleerd die voor het vervolgproces relevant waren. Door dit doelgericht te doen en verschillende onderdelen op het juiste detailniveau te modelleren, ontstond een efficiënt werkmodel voor de verdere engineering, zoals de nieuwe staalconstructie.
Meerdere scans, exact op elkaar passend
Een tweede scanronde vond plaats nadat een deel van de fabriek was gesloopt. Ook deze scan is gekoppeld aan dezelfde coördinaten en meetpunten, waardoor beide puntenwolken perfect over elkaar liggen. Zo ontstaat één actueel en betrouwbaar digitaal beeld van de situatie, zonder ruis of dubbele interpretaties
“Cintoo was voor mij onmisbaar”
“Cintoo was voor mij onmisbaar” “Cintoo was voor mij onmisbaar” “Cintoo was voor mij onmisbaar”
Samenwerking in Cintoo

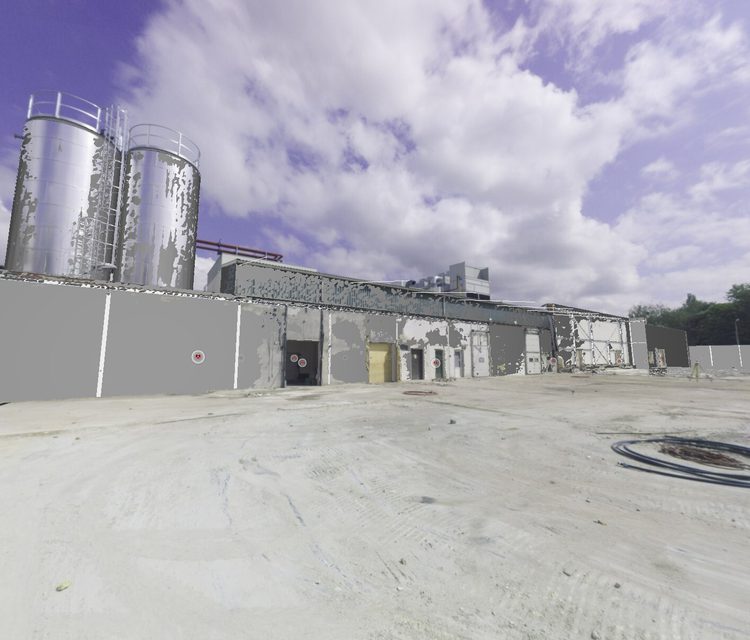

Het project is ontsloten via Cintoo, waarin alle betrokken partijen (architect, constructeur, installateur) toegang kregen tot het scanmateriaal. Zij konden hun eigen IFC-modellen toevoegen en toetsen op pasvorm met de werkelijkheid. Paste het niet? Dan kon het ontwerp tijdig worden aangepast. Dit werkte bijzonder goed in een project waarbij renovatie en nieuwbouw samenkomen.
“Cintoo was voor mij onmisbaar,” aldus de uitvoerder. En dat bleek. Door de digitale voorbereiding zijn zelfs complexe aansluitingen in het werk soepel verlopen, zonder vertraging.
Resultaat
Deze aanpak leidde tot heldere communicatie, snellere engineering en geen verrassingen op de bouwplaats. Een mooi voorbeeld van hoe slimme inzet van scan-to-BIM en samenwerking in de cloud leidt tot procesoptimalisatie.
